开关量扩展模块选型指南：功能特点与工业应用解析

产品简介：

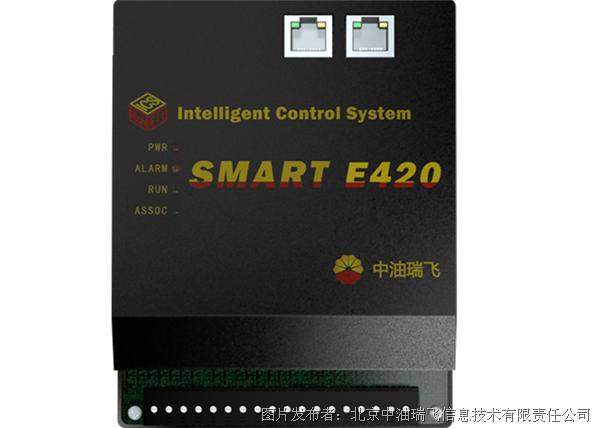

SMART E420开关量扩展模块是针对工业应用现场多开关量设计的经济型智能开关量扩展模块，本模块可以采集场设备的状态输入，并根据控制指令进行开关量的输出，同时提供两路高速脉冲量的输入接口。

产品介绍：

产品介绍：

SMART E420开关量扩展模块是针对工业应用现场多开关量设计的经济型智能开关量扩展模块，本模块可以采集场设备的状态输入，并根据控制指令进行开关量的输出，同时提供两路高速脉冲量的输入接口。
      SMART E420开关量扩展模块基于工业级Cortex-M3硬件平台，开关量电路使用专用高精密器件，从而有效保证了信号采集的精度；本产品具有8 路24VDC 数字量输入，4 路MOSFET 24VDC 数字量输出、2 路高速脉冲量输入以及与DI共享的2路低速脉冲量输入，当RTU接口数量不足时，可基于CAN接口的自定义IO BUS协议添加本模块进行接口扩展；本产品通讯口为隔离式设计，通讯口和信号端口具有电磁防护设计，并已获得CE认证，电磁兼容和电磁干扰符合IEC 61000-6-2、IEC 61000-6-4标准。

产品特点：

1.硬件设计基于工业级Cortex-M3硬件平台，开关量电路使用专用高精密器件，从而有效保证了信号采集的精度；
       2.开关量扩展模块具有8 路24VDC 数字量输入，4 路MOSFET 24VDC 数字量输出、2 路高速脉冲量输入以及与DI共享的2路低速脉冲量输入；
       3.基于CAN接口的自定义IO BUS协议
       4.通讯口为隔离式设计，通讯口和信号端口具有电磁防护设计；
       5.功耗不大于2W；
       6.产品获得CE认证，电磁兼容和电磁干扰符合IEC 61000-6-2、IEC 61000-6-4标准。

参数表：
